四口分控(H801RA)

一、產品特點：

1、四個輸出端口，最多控制3412像素點。每個端口最大控制點數為 3412除以實際使用端口數。

2、可聯可脫，可以直接連接到電腦網卡，也可以連接到脫機和聯機主控(H802TB、H801TC、H802TC、H803TC、H804TC、H805TC、H803TV), 還可連接交換機和光電轉換器。


3、同步性能高，相鄰分控的傳輸延遲在200納秒以內，也就是說級聯200個分控，延遲在40微秒內。圖像無撕裂，無馬賽克現象。


4、使用靈活，一個端口最大帶載點數隨著輸出端口數的減少而增加。分控可以任意互換，對燈光工程的適應性強。


5、控制效果好，采用了特殊的算法，控制無使能燈具也能達到256級灰度，有使能燈具最高可達到65536級（64K）灰度。


6、傳輸距離遠，傳輸信號采用標準以太網協議，標稱距離為100米。 可采用分控作為中繼，也可用網絡中繼器作為中繼，還可通過光電轉換模塊，使得傳輸距離達到25千米以上。


7、掃描時鐘速度可調100K－50M Hz。


8、采用灰度技術和反伽馬矯正技術，使實際顯示的效果更符合人眼的生理感覺；根據像素的運動自適應逐行掃描技術，有效消除了視頻中移動的線條所產生的齒角，展現光滑而自然的畫面。

二、控制器支持IC：

LPD6803、LPD8806、LPD6813、LPD1882、LPD1889、LPD6812、LPD1886；DMX512、HDMX 、APA102、P9813、DZ2809、SM16716；UCS6909、UCS6912、UCS1903、UCS1909、UCS1912；WS2801、WS2803、WS2811、WS2812，INK1003；TM1812、TM1809、TM1804、TM1803；BS0901、BS0902、BS0815、LY6620、BS0825；LD1510、LD1512；TLS3001，TLS3002；DM413、DM114、DM115、DM13C、DM134、DM135、DM136；MBI5001、MBI5168、MBI5016、MBI5026、MBI5027、 74HC595、6B595、TB62726、TB62706、ST2221A、ST2221C、XLT5026、ZQL9712、 ZQL9712HV、HEF4094、A8012.

三、產品展示：

配件:

內部接線圖:

四、連接示意圖

連接主控(藍色為交叉網線)

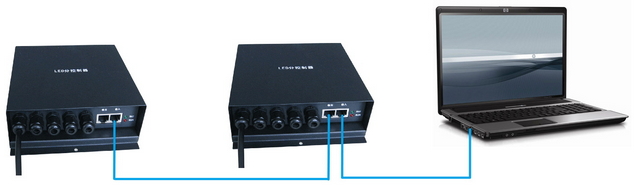

連接電腦

五、端口定義

GND(地), CLK(時鐘), DAT(數據), LAT( 鎖存), EN(使能)

控制DMX512時, D-接CLK, D+接DAT

六、控制器參數
